Angulos, placas y refuerzos de union
Metodo de sujecion externo para perfil de aluminio ranurado
!

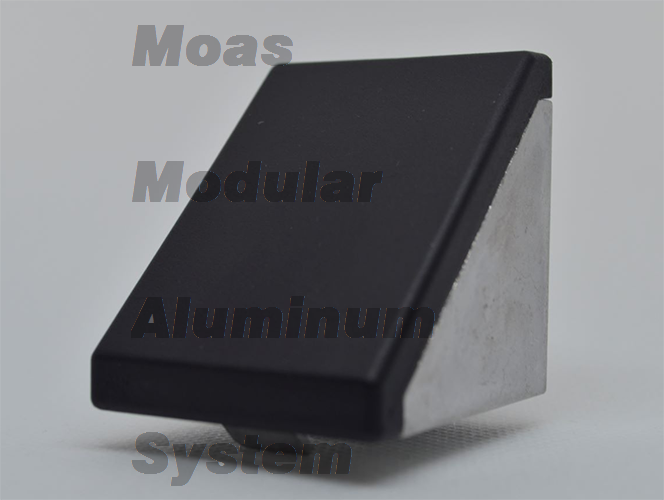

22-021 Angulo 20

Modelo 22 -021

Angulo inyectado de aluminio para perfil 20 con tapa

Angulo de aluminio para conexion a 90° de perfil de 20x20 mm

Incluye tapa plástica

Con mod. 22-021K20 se incluyen 2 tuercas M5 con tornillo boton $73.50 MN

22-022 Angulo 20x40 mm

Angulo de 20x40 mm

Para unir 2 perfiles de 20x20 mm mod. 12-020 a 90°

No incluye kit de fijacion, usa: 4 tuercas 20-085 y 4 tornillos 24-108-5

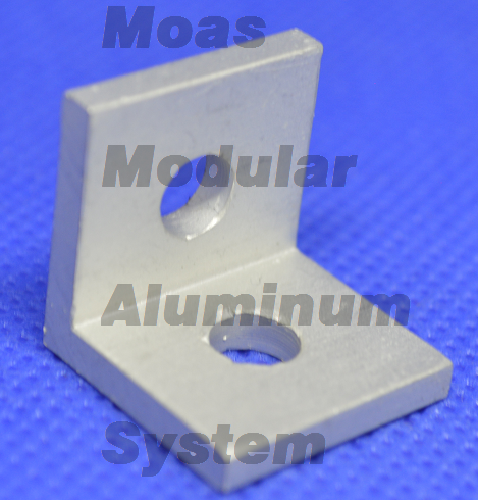

20-115 Angulo de aluminio para perfil 20

El precio no incluye IVA
Modelo: 20-115

Angulo de conexion 90° para perfil 12-020 de 20x20 mm

Use tuerca plana 20-085 M5 y tornillo BHCS 24- 108-5

La tuerca y los tornillos se venden por separado

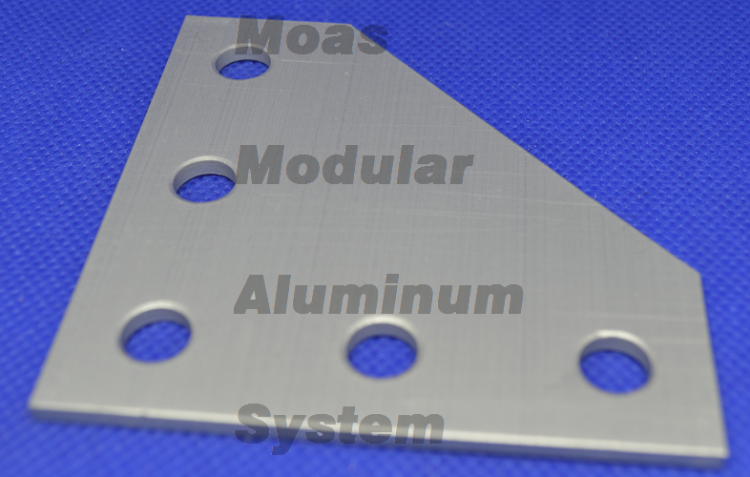

20-105 Placa de union esquina 30

mod. 20-105

Placa de union esquina para perfil de 30 mm mod. 12-030

Pedir tornilleria por separado:

Tuerca (5x) 20-091 rosca M8

Tornillos (5x) inox 24-112-8

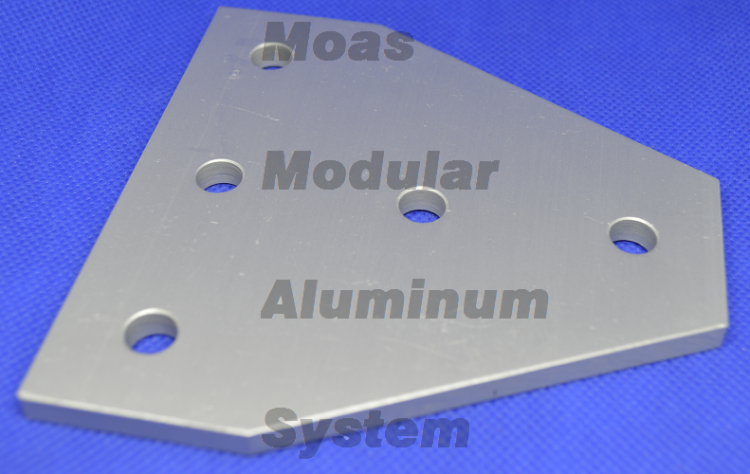

20-106 Placa T perfil 30

Mod. 20-106

Placa T para perfil de 30x30 mm mod. 12-030

Pedit tornilleria por separado:

(5x) tuercas 20-091 en rosca M8

(5x) tornillos inox. 24-112-8

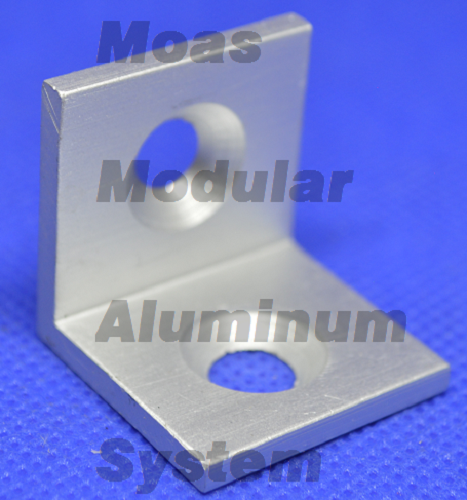

22-143 Angulo de refuerzo aluminio 30

El precio no incluye IVA
Modelo: 22-143

Angulo de refuerzo 30.

Para perfil 12-030

Usa tuerca: 20-090 / 20-056.

Usa tornillos: M8 mod. 24-212-6

La tuerca y los tornillos se venden por separado.

Aplicación: Refuerzo de esquina para unión de perfiles en ángulo recto.

Datos Técnicos: Aluminio extruido anodizado claro, 1/8" de espesor.

22-143T Angulo de 30

Modelo 22-143T

Angulo de aluminio inyectado para perfil de 30x30 mm

Incluye tapa plástica

Como mod. 22-143TK30 se incluyen 2 tuercas 20-046 y 2 tornillos boton allen M6x12 mm inox      $99.75 MN/jgo

20-206 Angulo de Refuerzo 60x60 mm

20-206 Angulo de aluminio inyectado para perfil 60x60 mm

Para perfil 12-066Para su fijacion usa tuercas balin, plana o de 1/4 giro (no incluidas, se venden por separado)

20-056, 20-090 ó 20-046

y tornillo inox 24-112-6

O en su defecto 4x tornillos cab/martillo Mod. 24-316-6

22-141 Angulo de refuerzo aluminio

El precio no incluye IVA
Modelo: 22-141

Angulo de refuerzo 40.

Para perfil: 10-040

Usa tuerca: 20-081 / 20-058

Usa tornillos: M8 mod. 24-216-8

La tuerca y los tornillos se venden por separado.

Aplicación: Refuerzo de esquina para unión de perfiles en ángulo recto.

Datos Técnicos: Aluminio extruido anodizado claro, 1/8" de espesor.

22-141A Angulo aluminio 45

Angulo de aluminio extruido para perfil 45

para tornillo M8.

Se puede utizar tambien en perfil de 40x40 mm, para uniones de angulo interno a 90°.

Tornilleria se pide por separado

producto nuevo
