TSR Sistema de construccion tubular D28E
Nuevo sistema de construccion con perfil tubular D28 estriado y conexiones mecánicas

Consulte nuestro catalogo condensado de entrega rápida en la seccion "catalogos"





!

Catalogo TSR sistema tubular D28E

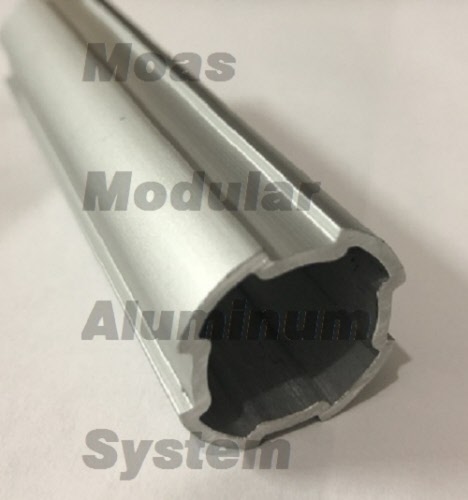

D28 Tubo estriado de 28 mm

Tubo de aluminio D28 estriado, aleacion 6061T5

Anodizado natural mate

Tramo max de 6 metros

Precio por metro mas IVA

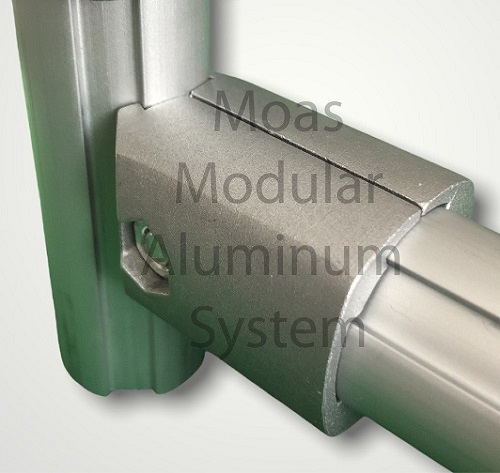

TSR101 Empalmador recto

Conexion recta a 90° para tubo D28E

Posibilidad de conectar hasta 4 tubos en un solo poste sin interferencia en la conexión

Incluye tornillo M6x20 mm y tuerca hex de sujecion

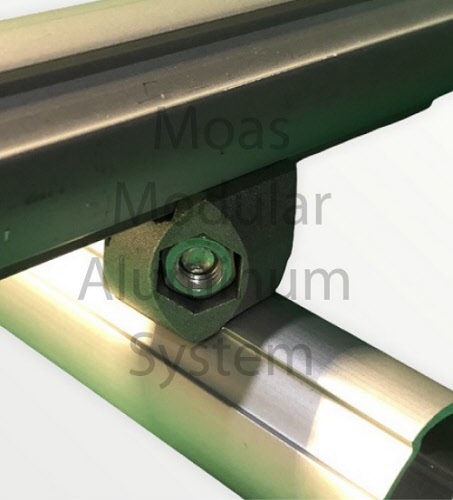

TSR102 empalmador en cruz D28E

Conexion para union de tubo D28E a D28E cruzado
Incluye tornillo y tuerca de fijación

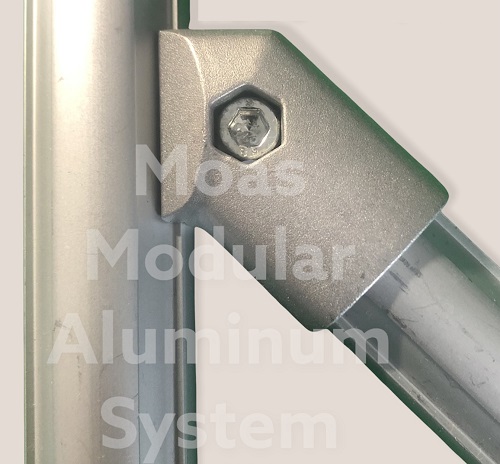

TSR103 Empalmador a 45°

Conexion a 45° para tubos estriados D28

Utilizado generalmente para refuerzos diagonales

Incluye tornillo y tuerca de fijacion

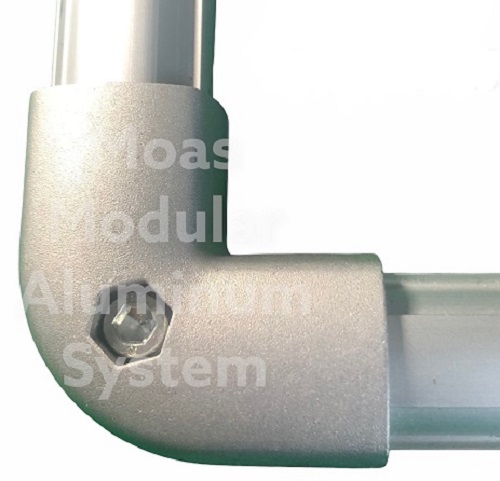

TSR104 Codo 90° D28E

Codo a 90° para tubular estriado D28
Incluye tornillo y tuerca hex de fijacion

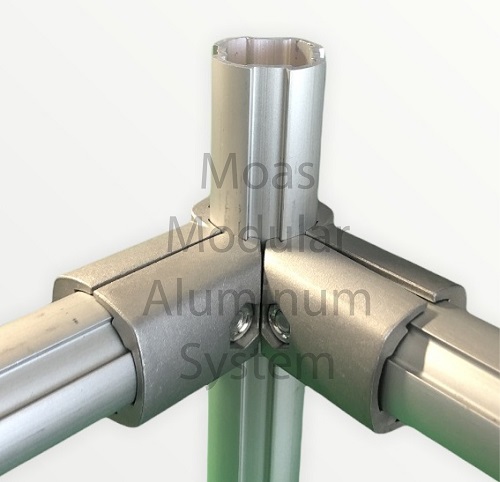

TSR105 Conexion esquina 3V

Conexion esquina 3 vias, para perfiles tubulares D28E
Incluye los tornillos M6x20 mm y tuercas hex para la unión

TSR106 Empalmador paralelo

Conexion paralelo para tubo D28, 3 vias
Incluye tornillo M8x20 mm y tuerca hex. de unión

TSR107 Conexion tubo a panel plano

Placa para montaje de panel en tubo D28E estriado

Incluye tornillo de union

TSR108 Conexion a perfil ranurado

Conexión de perfil D28E a perfil de aluminio ranurado

No incluye set de fijacion a perfil de aluminio ranurado, se pide por separado los tornillos M6 y tuercas. Para perfil 40 usar 20-046 y tornillos 24-316-6

Incluye tornillo M6x20 mm con tuerca hex para fijacion
