Tornillo T bolt M18x25mm.
Para perfil: 14-040, ranura 10 mm
Aplicación: Utilizado para fijar placas, ángulos o paneles de la serie 45. El tornillo en T ingresa desde cualquier punto a la ranura del perfil y gira solo 90°.
Datos Técnicos: Acero zincado, incluye tuerca hex M8.

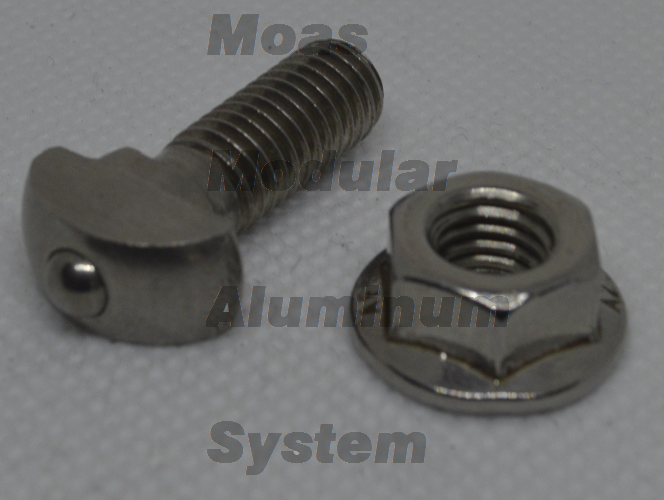

Tornillo T bolt M8x25 mm.
Para los perfiles:10-040 y 10-080, ranura 8 mm
Aplcación: Utilizado para fijar placas, ángulos o paneles a los perfiles de la serie 30 y 40. El tornillo en T accesa desde cualquier punto a la ranura del perfil. Permanece en su posición incluso en perfiles verticales debido a el balin.
Datos Técnicos: Acero inoxidable, incluye tuerca hex.

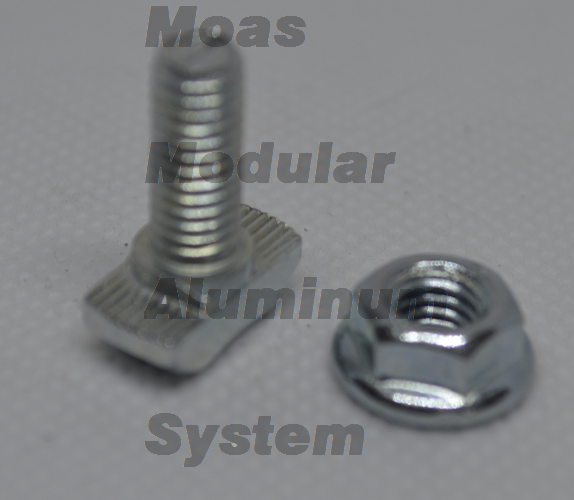

Modelo 24-416-6
Tornillo T bolt M6x16 mm con tuerca tipo collar M6
Para perfil ranurado de 30x30 mm ran. 8 mm
Aplicacion: utilizado para fijar angulo de aluminio mod. 22-143T. El tornillo en T accesa desde cualquier punto a la ranura del perfil.
Datos técnicos: acero galvanizado, incluye la tca. collar M6

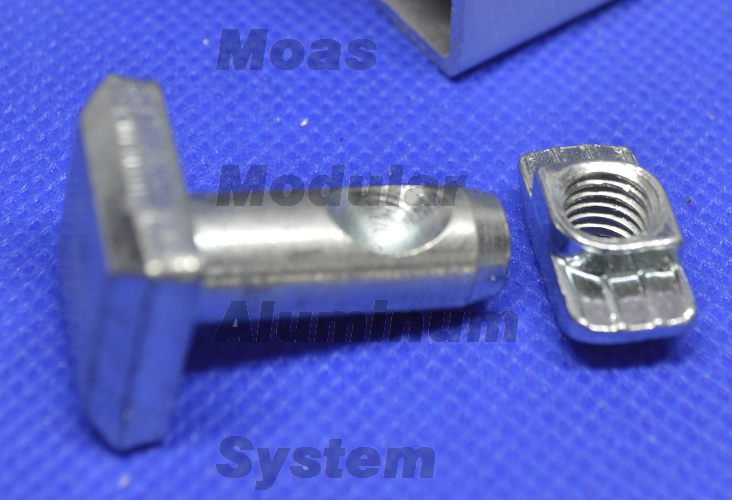

Modelo 17-001
Sujetador para perfil 14-040 ranura 10 mm, union cruzada
Sujetador para perfil 45 mm, se usa en cualquier direccion de la ranura
Incluye: tornillo cabeza cuadrada, tuerca 1/4 vuelta 17-046 y opresor M6
Solo requiere un barr. de 7 mm @ 10 mm del borde

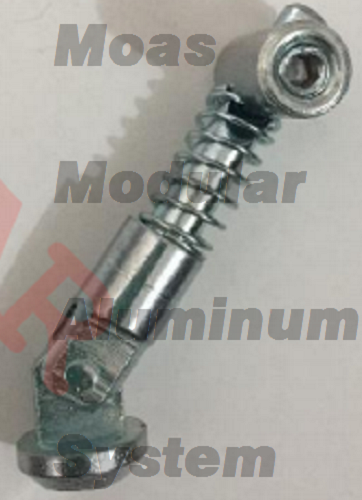

Modelo 20-207
Nuevo ¡¡
Sujetador interno para perfil de 40 mm para uniones a diferentes angulos. Se debera relizar un barreno pasado de 9.85 mm diam a L=41.50 mm + tg (90-ang deseado) y abrir el barrenos guia del extremo del perfil inlcinado a 10.2 mm de diam. Solicitar ficha técnica para mas detalles
Sujetador universal para perfil 30x30 mm mod. 12-030
Método de union ajustable en posicion.
A 20 mm del borde del perfil se debe hacer una caja de 20 mm diam x 11 mm de prof.
Sujetador de barril para perfil 30x30 mm.
requiere de barr. pasado de 12 mm a 17.5 mm del borde del perfil

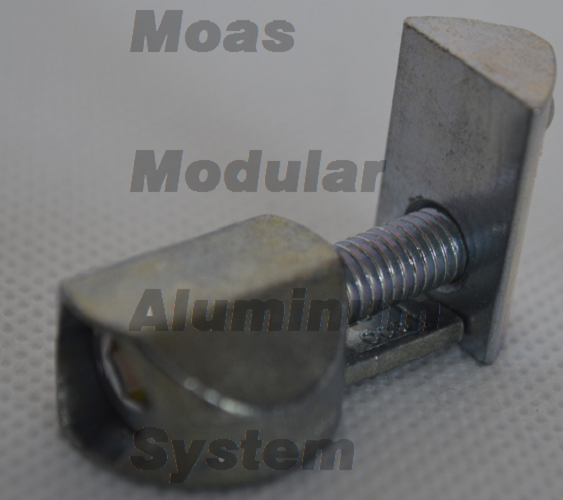

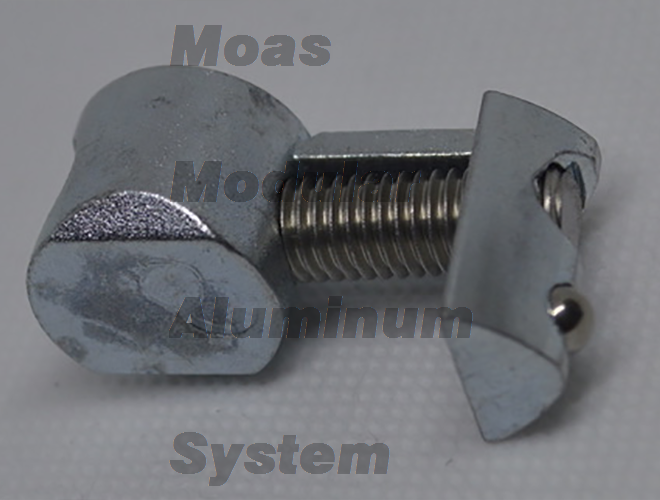

Sujetador universal
Para los perfiles: 10-040 y el 10-080.
Aplicación: Provee una sujeción firme y nivelable, ideal para adicionar elementos a estructuras existentes.
Datos Técnicos: Barril en fundición de zamac, incluye tornillo BHCS inox y tuerca de acero 20-058
Conector 40 Interno
Conector para perfil 10-040
Maquinado requerido: Barrenos de 14 mm de dia. A 20 mm del borde del perfil.
Aplicación: Utilizado para uniín a 90° para perfiles de la línea 40. Union interna.
Datos Técnicos: Acero Galvanizado.
Conector 80 interno.
Conector para los perfiles 10-080 y 10-088
Aplicación: Utilizado para union a 90° para perfiles de la línea 40*80 y 80*80. Union interna.
