Sujetador de barril para perfil 45x90 mm y de 90x90 mm 14-040 y 14-090.
Maquinado requerido: Barrenos de 14 mm de dia. A 20 mm del borde del perfil.
Aplicación: Utilizado para union a 90° para perfiles de la línea 45*90 y 90*90. Union interna.
Datos Técnicos: Acero Galvanizado
Modeo: 17-022
Conector 45, ranura 10 mm, para unir perfil-perfil a diversos angulos
Consulte el catalogo digital para ver maquinados requeridos en perfil

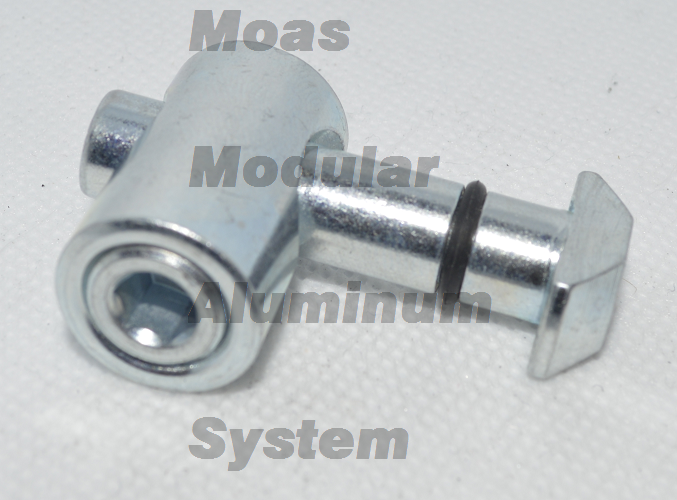

Mod. 17-020
Para perfil 14-040, 14-090
Sujetador universal para perfil de 45x45 mm, ranura 10 mm, union móvil
Incluye barril, tornillo cabeza martillo y opresor
Se requiere maquinado de Barr. de 16.7 mm @20 mm del borde del perfil

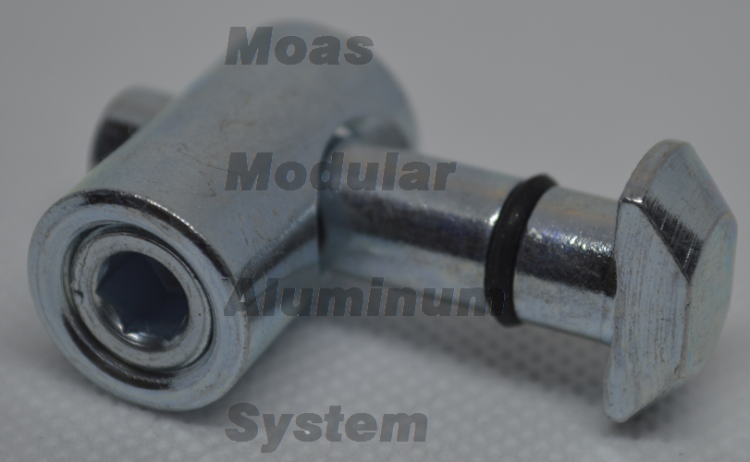

Mod. 17-021
Sujetador universal para perfil 45, ranura 10, union móvil
Incluye: barril, tornillos cabeza martillo y opresor
Se requiere maquinado de barr. 16.7 mm pasado@ 20 mm del borde del perfil
Conector 45x90 Interno tipo barril
Conector para perfil 14-090 y 14-099
Aplicación: Utilizado para union a 90° para perfiles de la línea 45. Union interna.
Datos Técnicos: Acero Galvanizado.
Conector 45x45 Interno tipo barril
Conector para perfil 45x45 mm y 45x90 mm, 14-040 y 14-090

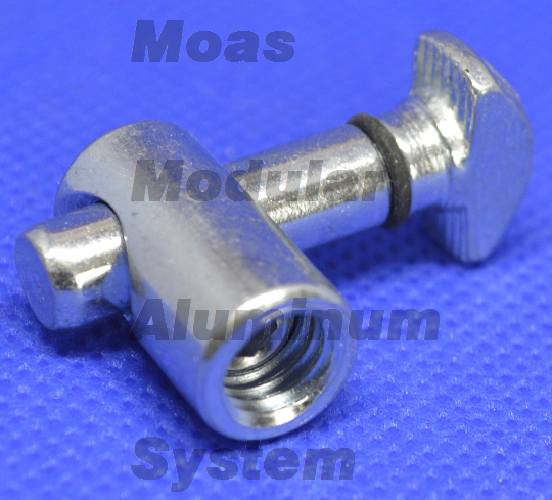

Mod. 20-704
Sujetador interno para perfil de 40 mm universal, para uniones a 90°. Union movil
Se debera realizar un barreno pasado de 10.7 mm diam a L=16 mm del borde del perfil. Solicitar ficha técnica para mas detalles

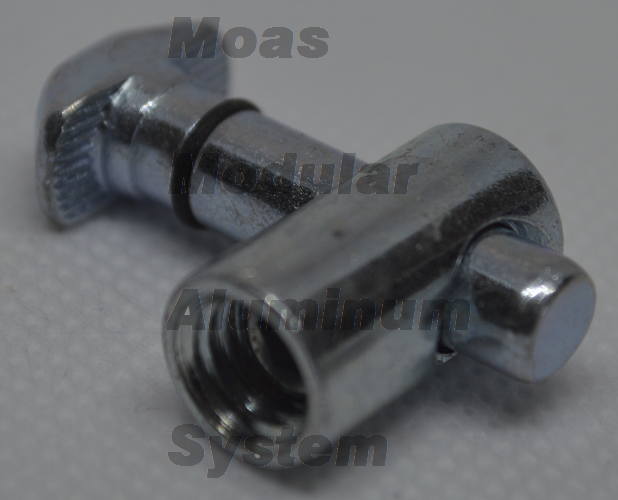

Mod. 20-705
Modelo 20-001
Sujetador universal 30
Para perfil 12-030
Sujetador universal para perfil 30x30 mm, ranura 8 mm
Incluye: barril, tornillo cabeza boton con balin y opresor
Se requiere maquinar un barr. de 12 mm diam@ 17 mm del borde,
